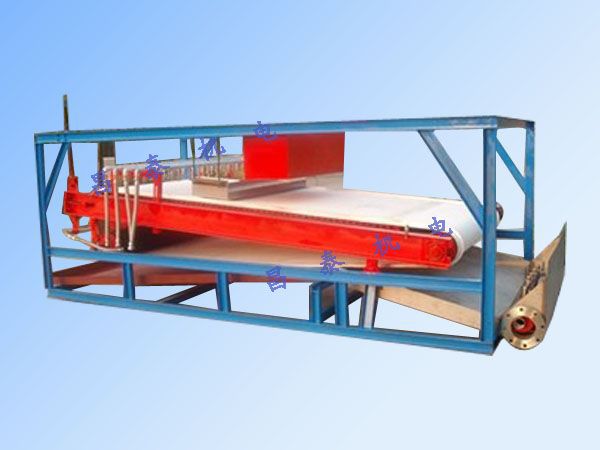

CT系列平板高場強磁選機是我公司自主發明的針對弱磁性礦物的礦選及非金屬礦物的除鐵一種新型設備，廣泛用于云母粉、石英砂、鉀（鈉）長石、霞石、螢石、硅線石、鋰輝石、高嶺土、錳礦、弱磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦、赤鐵礦、褐鐵礦、菱鐵礦、鈦鐵礦、鉻鐵礦、黑鎢礦、鉭鈮礦、赤泥等。也可用于高要求物料的除鐵作業。
工作原理平板高場強磁選機主要由機架、板式磁選系統、入料分選系統、傳動系統、卸鐵系統、調節系統等結構組成。
工作時，物料流向和卸鐵系統成反向逆流式，非磁性物質利用物理學結構原理自流至不銹鋼接料板，經出料口流出，完成分選作業。磁性物質經高場強磁場多區域，長距離的吸附分選后，由卸鐵傳動系統反向運轉至出鐵口，經卸礦水沖洗達到**干凈的目的。
性能特點平板高場強磁選機磁系采用國際**先進的計算機模擬設計系統，充分利用磁極排斥吸附原理，使磁場高強化，合理化，,從而保障在工作范圍內對非磁性物料和磁性物質的徹底分離。
磁系全部采用高場強稀土釹鐵硼組裝而成，全密封結構，防氧化，保障在惡劣環境下磁場十年內磁力消耗不超過5%，不影響正常使用。
傳動系統采用性能優良的無極調速電機，**自動連續工作和卸鐵，節省人力，運行可靠無故障。
入料分選系統采用動態篩分結構，使物料進入磁選區時均勻且礦漿濃度符合選礦要求，使分選效果更加有效。
水源系統采用大流量多分支控制系統，使各管道內通過分閥控制各處用量大小。
整機結構勻稱，物料接觸部位全部采用不銹鋼或非磁性材質，避免設備對物料的二次污染。必要時重要部位可做耐磨處理。
設備可以根據客戶要求特殊定做。
主要技術參數：
|
型號
|
磁選區尺寸
|
處理量
|
**高磁場強度
|
分選粒度
|
整機功率
|
|
CTSP-1
|
500*2000mm 500*1500mm
|
0.5-1t/h
|
13000-18000gs
|
≤5mm
|
1.1kw
|
|
CTSP-2
|
600*2000mm 600*1500mm
|
1-2t/h
|
13000-18000gs
|
≤5mm
|
1.5kw
|
|
CTSP-3
|
800*2000mm 800*1500mm
|
2-3t/h
|
13000-18000gs
|
≤5mm
|
2.2kw
|
|
CTSP-5
|
1000*2000mm 1000*1500mm
|
3-5t/h
|
13000-18000gs
|
≤5mm
|
3.0kw
|
|
CTSP-6
|
1200*2000mm 1200*1500mm
|
5-6t/h
|
13000-18000gs
|
≤5mm
|
4.0kw
|
|
CTSP-8
|
1500*2000mm 1500*1800mm
|
6-8t/h
|
13000-18000gs
|
≤5mm
|
5.5kw
|
|
CTSP-10
|
1800*2000mm 1500*1800mm
|
8-10t/h
|
13000-18000gs
|
≤5mm
|
7.5kw
|
|
